Series: AVC Services

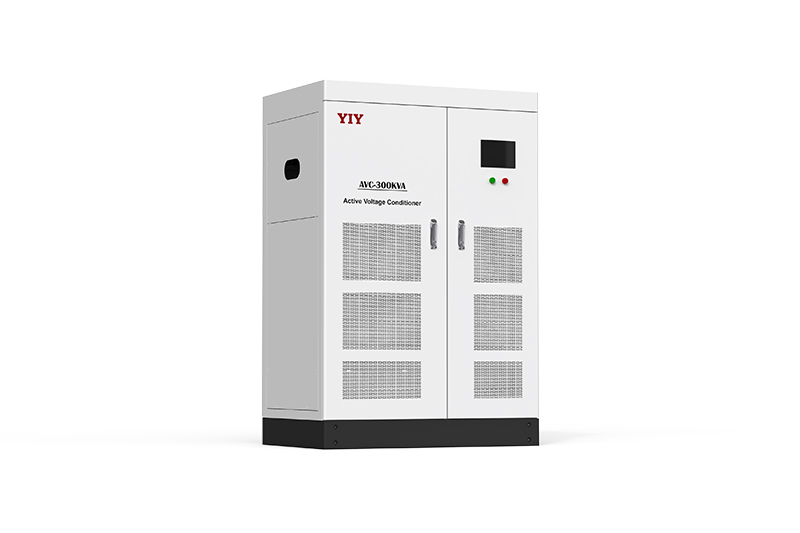

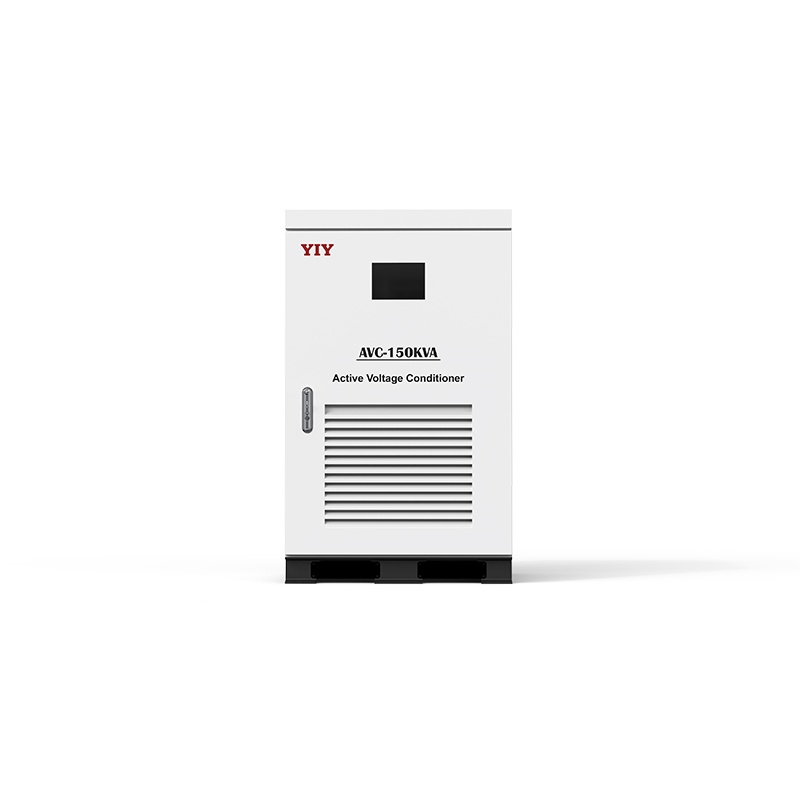

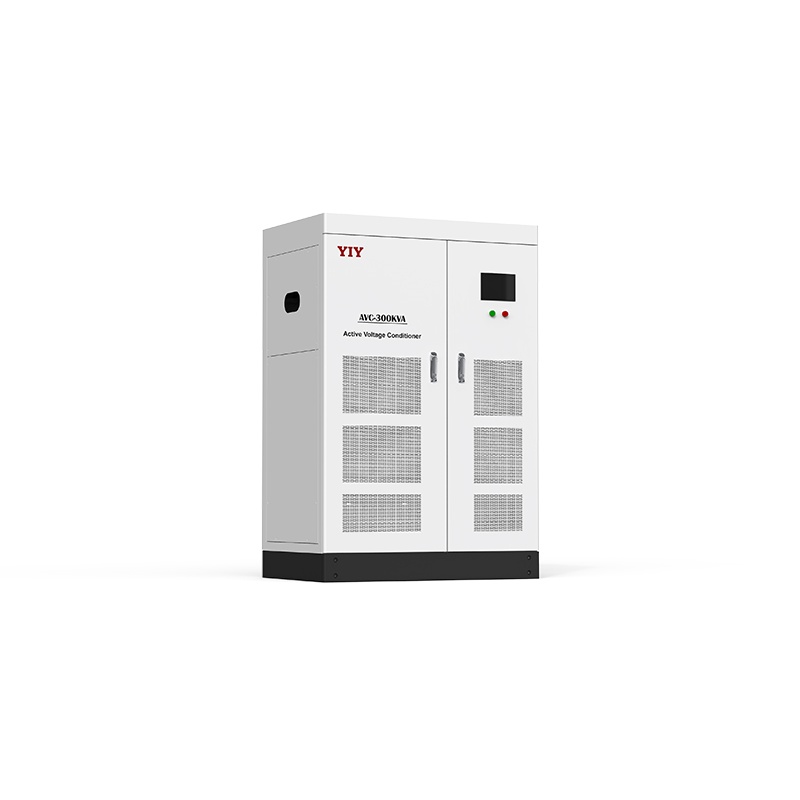

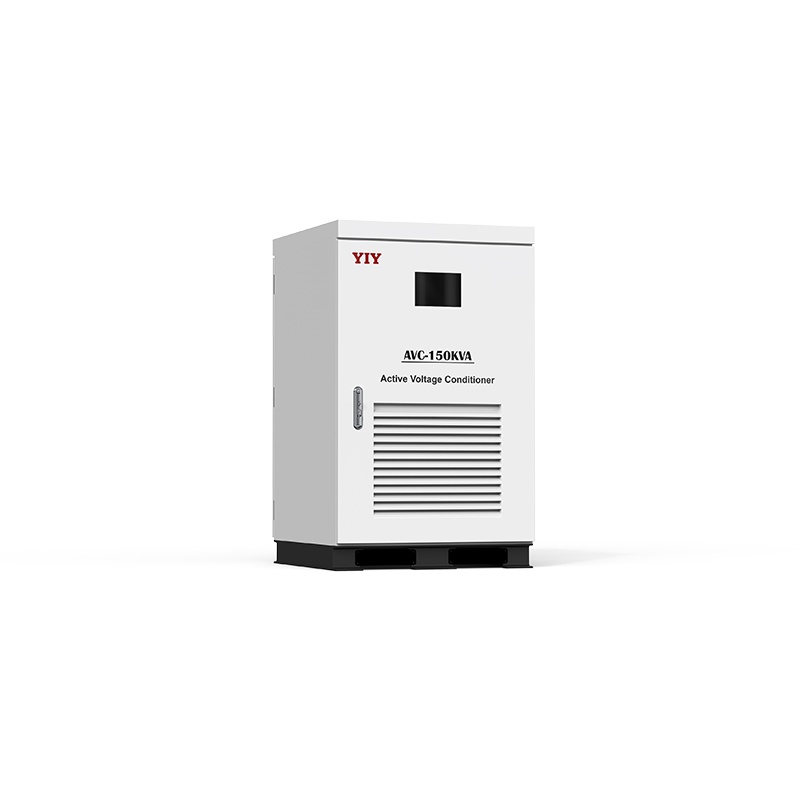

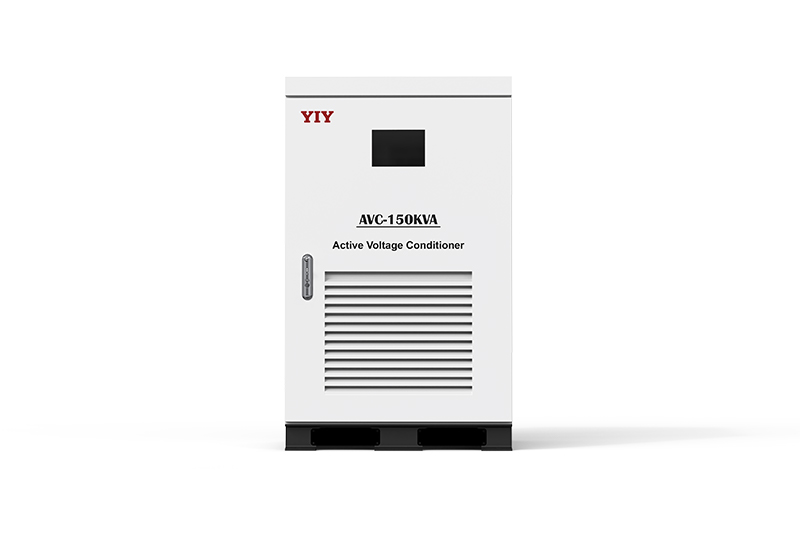

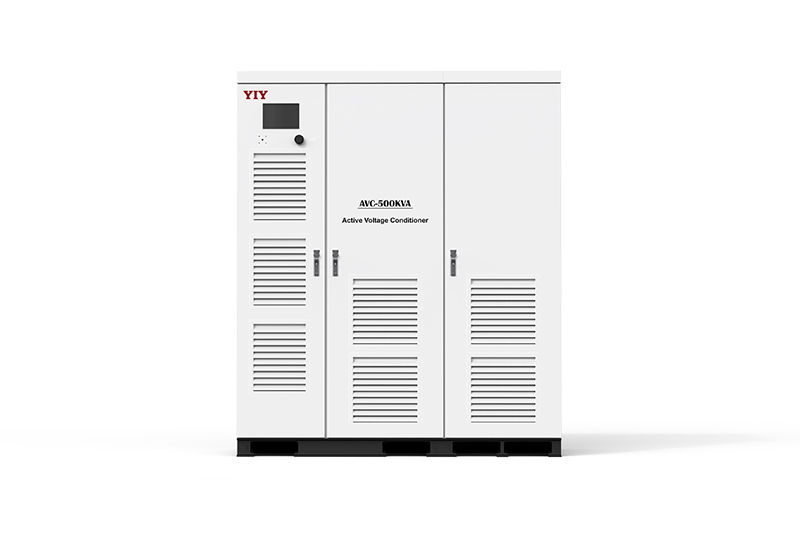

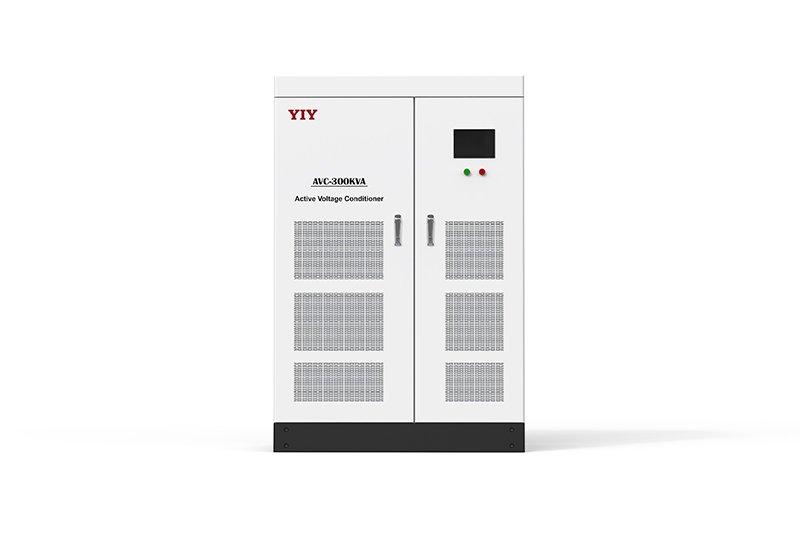

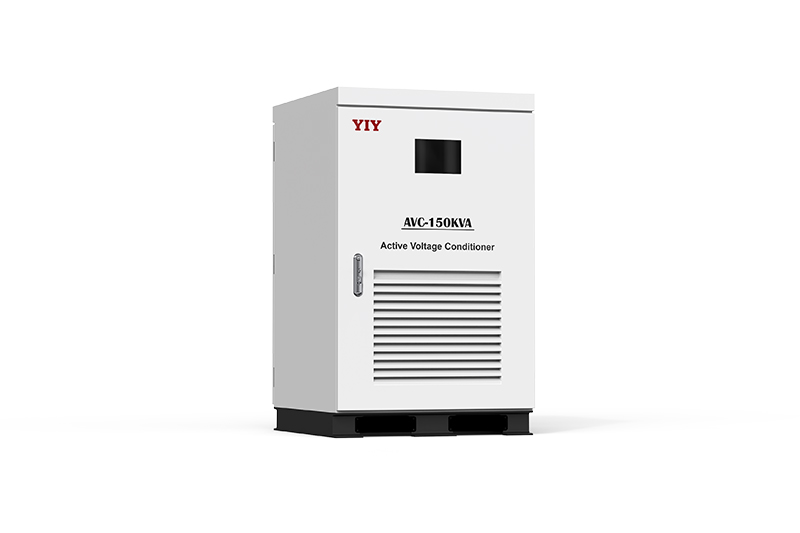

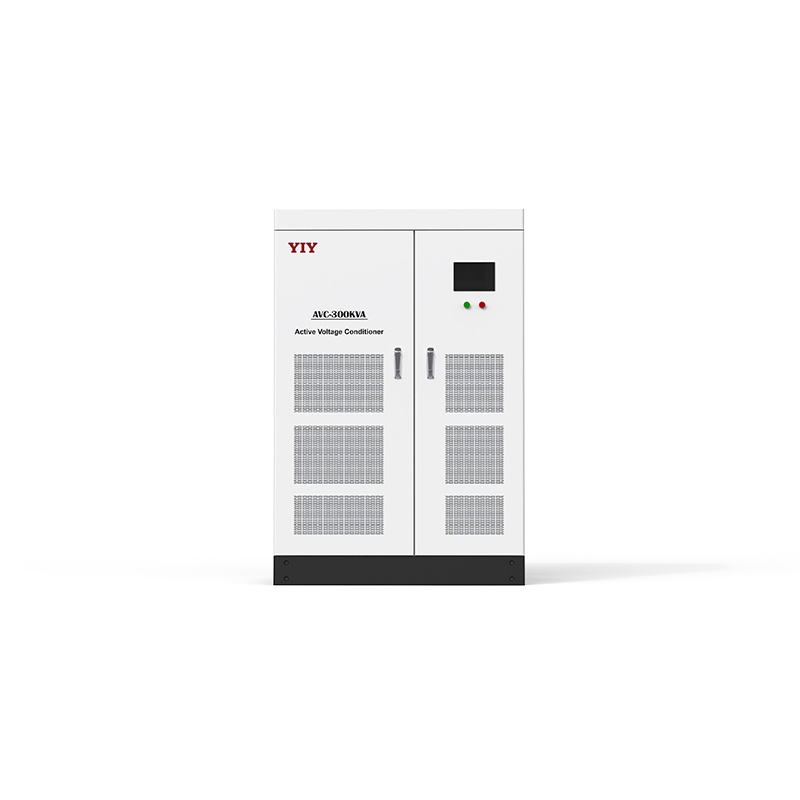

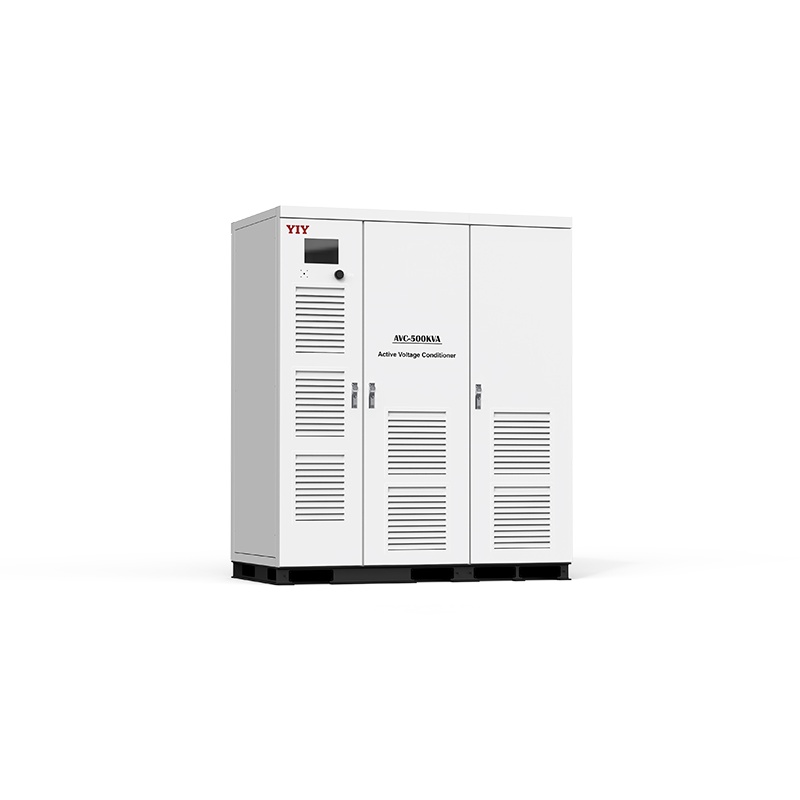

AVC Active Voltage Conditioner

Advanced IGBT-type active voltage conditioner providing ultra-fast voltage sag and surge correction with ±0.5% precision for sensitive industrial and commercial loads. The AVC series delivers superior power quality protection from 15KVA to 3600KVA using innovative inverter-based technology that operates outside the main current path, ensuring >95% efficiency with minimal impact on connected equipment. Perfect for critical industrial processes requiring immunity from power quality events, featuring contactless regulation, no battery requirements, and redundant internal bypass systems for maximum reliability.

  • Ultra-Fast Response (<250μs)– Lightning-fast initial response with complete correction in <1/2 cycle
  • Exceptional Precision (±0.5%)– Superior voltage regulation accuracy for critical applications
  • IGBT Inverter Technology– Advanced power electronics with contactless regulation
  • No Battery Required– Draws energy from utility supply, eliminating maintenance costs
  • Independent Phase Control– Each phase controlled independently for optimal performance
  • Redundant Internal Bypass– Automatic bypass ensures continuous power during faults

AVC Active Voltage Conditioner Complete Specifications

AVC Series Technical Specifications
Specification European Standard American Standard
Capacity Range Single Phase: 15-50KVA, 60KVA-1800KVA (RND) Three Phase: 30KVA-500KVA, 600KVA-3600KVA (RND) 15KVA-100KVA
Input Power System Three Phase 380V+N (3 Phase 4 Wire) Center ground referenced (TN-S) Single phase 127V, Dual Phase 120V/240V, Three Phase 220V
Input Voltage Range 220V application: 176-264V 380V application: 228-456V ±20%
Maximum Supply Voltage 130%
Input Frequency 50Hz/60Hz ±5Hz
Input Harmonics THDv<3%
Outage Control Ride Through 10ms
Output Voltage 220V/380V
Output Control Independent control on each phase
Regulation Mode Contactless
Voltage Regulation Accuracy <±0.5% typical, ±2% maximum
Sag Correction Accuracy ±4%
Sag Correction Response Initial <250μs, Complete <1/2 cycle
Continuous Regulation Range ±10%
Power Factor Range 0 lagging to 0.9 leading
Crest Factor 300%
Efficiency Typically >95%
Equivalent Impedance <4% (model specific)
Performance & Protection
Overload Capacity 150% for 21s (once every 500s from 100% supply voltage)
Overload Protection 120% for 60s, 150% for 15s, 1500% for 1s
Bypass Systems Manual bypass, Automatic bypass
Transfer Time To Bypass <0.5ms / <250ms
Equivalent Series Impedance (Bypass) <2.5% typical
Transformer Type Dry type
Injection Transformer Diii (delta + 3 independent windings)
Insulation Class IEC 60085 Thermal class 200
Display System 7 inch Touch Screen (Parameter control, power info, fault log, history curve)
Environmental Specifications
Operating Temperature 0°C to 50°C (32°F to 122°F)
Working Temperature -25°C to +45°C
Storage Temperature -30°C to +70°C
Temperature Derating Above 40°C, derate at 2% load per °C to maximum 50°C
Operating Altitude <1000m without derating
Altitude Derating 1% every 100m above 1500m, 2000m maximum
Humidity <95%, non-condensing
Protection Grade IP54
Noise Level <75dBA@1m
Pollution Degree Rating 200%
Cooling System Inverter: Forced ventilation, Transformer: Natural convection

AVC Active Voltage Conditioner Complete Catalog

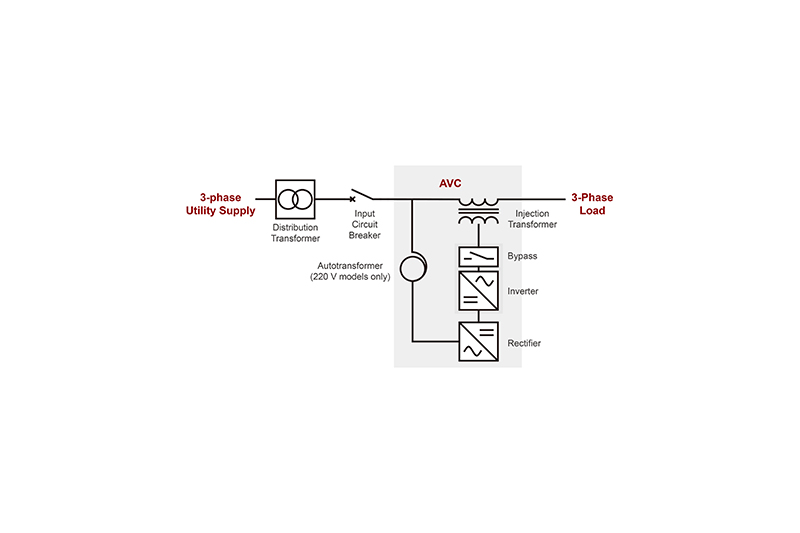

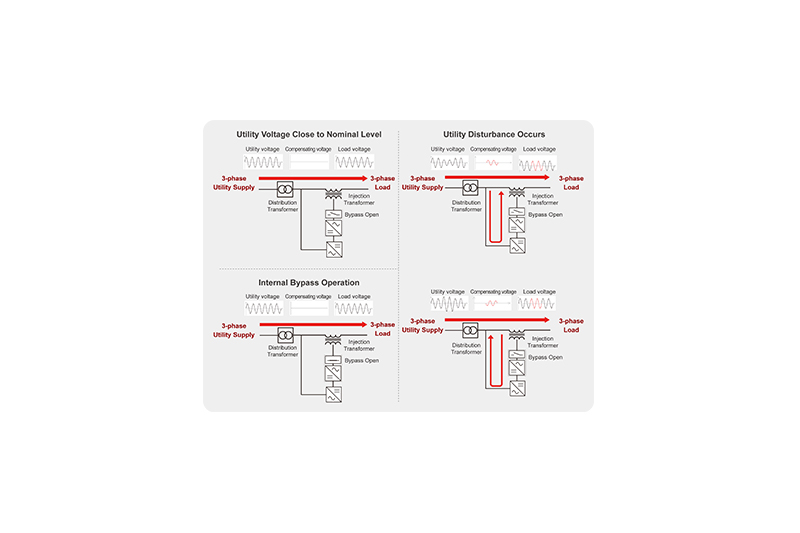

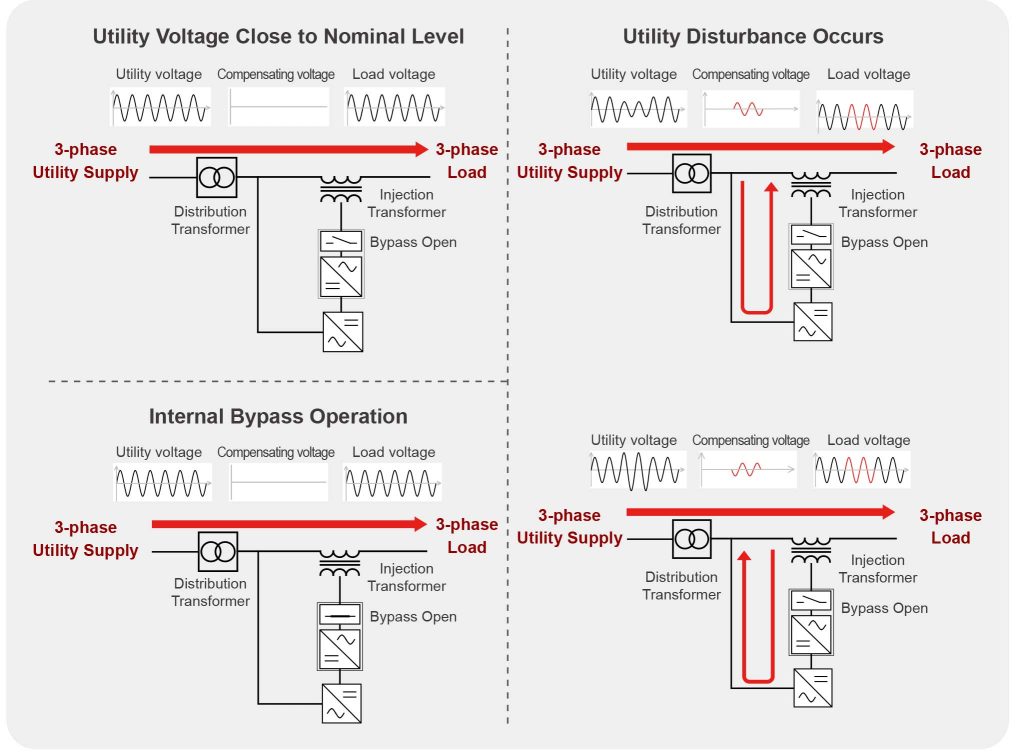

Operational Detail & Working Principle

AVC Active Voltage Conditioner Complete Catalog

AVC Active Voltage Conditioner Applications

Semiconductor Manufacturing

Semiconductor Manufacturing

Ultra-precise voltage conditioning for sensitive fabrication equipment in cleanroom environments where even minimal voltage variations can cause costly wafer damage.
  • Applications: Wafer Processing Equipment, Ion Implanters, Lithography Systems, CVD/PVD Equipment, Metrology Tools
  • Recommended Models: 600KVA – 3600KVA
  • Core Value: IGBT inverter technology with ±0.5% precision for critical semiconductor processes
Medical Equipment

Medical Equipment

Critical power quality protection for life-support systems and diagnostic equipment requiring uninterrupted operation during voltage disturbances.
  • Applications: ICU Equipment, Surgical Systems, MRI/CT Scanners, Life Support Devices, Laboratory Analyzers
  • Recommended Models: 30KVA – 500KVA
  • Core Value: Ultra-fast response (<250μs) with no battery maintenance for maximum reliability
Data Centers

Data Centers

Advanced voltage regulation for mission-critical IT infrastructure requiring >95% efficiency and independent phase control for optimal performance.
  • Applications: Server Racks, Network Equipment, Storage Systems, Cooling Infrastructure, UPS Systems
  • Recommended Models: 100KVA – 1800KVA
  • Core Value: Independent phase control with contactless regulation for maximum uptime

Why Choose YIY AVC Series?

Ultra-Fast Response Technology

Ultra-Fast Response Technology

  • Initial response time <250μs for immediate protection
  • Complete correction within 1/2 cycle (8.33ms at 60Hz)
  • Lightning-fast voltage sag and surge correction
  • Zero interruption to connected equipment during correction



Advanced IGBT Inverter Technology

Advanced IGBT Inverter Technology

  • Contactless voltage regulation eliminates mechanical wear
  • IGBT-based power electronics for superior reliability
  • No battery requirements – draws energy from utility supply
  • Redundant internal bypass systems for maximum availability
Exceptional Precision Control

Exceptional Precision Control

  • Industry-leading ±0.5% typical accuracy (±2% maximum)
  • Independent control on each phase for optimal performance
  • Superior voltage regulation for critical applications
  • Continuous regulation range of ±10% from nominal voltage
